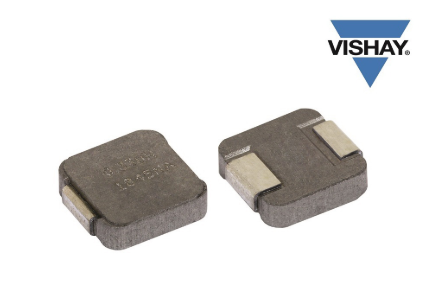

Vishay推出三款1212尺寸新型汽車級IHLP電感

2019年10月18日 10:02 ? 次閱讀

器件符合AEC-Q200標準,適用于發動機艙,工作溫度達+155 °C,高度僅為1.0 mm。

賓夕法尼亞、MALVERN — 2019年10月16日—日前,Vishay Intertechnology, Inc.(NYSE 股市代號:VSH)宣布,推出三款該公司車用產品迄今體積最小的新型汽車級IHLP?超薄、大電流電感---IHLP-1212AZ-5A、IHLP-1212BZ-A1和IHLP-1212BZ-5A。Vishay Dale IHLP-1212AZ-5A、IHLP-1212BZ-A1和IHLP-1212BZ-5A電感器采用3.3 mm x 3.3 mm 1212外形尺寸,節省下一代高級駕駛輔助系統(ADAS)和傳感器應用空間,工作溫度達+155 °C,高度僅為1.0 mm。

Vishay推出三款1212尺寸新型汽車級IHLP電感

日前發布的器件符合AEC-Q200標準,用于DC/DC轉換器儲能時頻率可達5 MHz。同時,電感器在自諧振頻率范圍內大電流濾波應用中具有出色的噪音衰減性能。電感器可在高溫下工作,適用于濾波和DC/DC轉換,應用包括ADAS、傳感器、車載娛樂/導航系統,以及中等強度電流濾波應用的噪聲抑制。

IHLP-1212AZ-5A、IHLP-1212BZ-A1和IHLP-1212BZ-5A引腳封裝采用100% 無鉛(Pb)屏蔽復合結構,蜂鳴噪聲降至超低水平,對熱沖擊、潮濕、機械振動有很強的抵御能力,可無飽和處理高瞬變電流尖峰。電感器符合RoHS和Vishay綠色標準,無鹵素

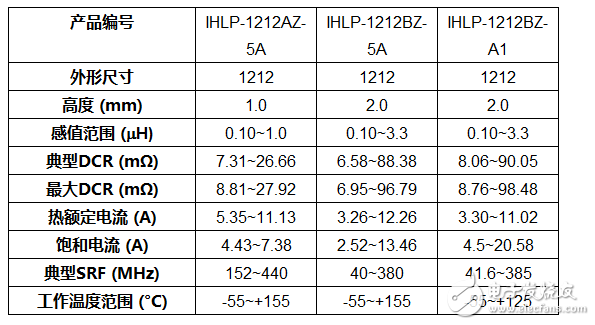

器件規格表:

Vishay推出三款1212尺寸新型汽車級IHLP電感

新型電感器現可提供樣品并已實現量產,大宗訂貨供貨周期為10周。

下載發燒友APP

打造屬于您的人脈電子圈

關注電子發燒友微信

有趣有料的資訊及技術干貨

關注發燒友課堂

鎖定最新課程活動及技術直播

電子發燒友觀察

一線報道 · 深度觀察 · 最新資訊
收藏 人收藏
分享:

評論

相關推薦

BOOST電感的計算公式的推導②及PFC概念的引入

課程目錄:1、BOOST電感的計算,占空比D的推導2、PFC功率因數變差的原因,為什么說交流電壓什么叫功率因數?導通角會
發燒友學院發表于 2018-05-15 00:00? 0次閱讀
BOOST電感的計算公式的推導②及PFC概念的引入

電磁干擾濾波電容器詳解

理想電容的阻抗是隨著頻率的升高降低,而實際電容的阻抗是圖1所示的網絡的阻抗特性,在頻率較低的時候,呈....
發表于 2019-10-18 09:55? 25次閱讀
電磁干擾濾波電容器詳解

疊層電感的優點是什么?

疊層電感在現實中應用也十分廣泛,目前疊層電感類產品被廣泛用于筆記本電腦數位電視,數位錄放影機,列表機,硬式磁碟...
發表于 2019-10-17 09:00? 22次閱讀
疊層電感的優點是什么?

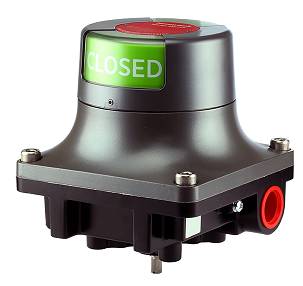

關于霍尼韋爾VPX系列閥門位置指示器/ 閥門回訊...

霍尼韋爾VPX系列閥門位置指示器為給用戶提供友好的使用界面,采用以用戶為中心的設計理念,分別設計了帶....
發表于 2019-10-16 15:38? 35次閱讀
關于霍尼韋爾VPX系列閥門位置指示器/ 閥門回訊...

開關電源PFC電感的計算簡單的推導技巧

在我們學習過程中,對于很多工程師來說開關電源PFC電感的計算比較懵,其實臨界模式PFC電感量計算真的非常簡單。...
發表于 2019-10-16 09:28? 218次閱讀
開關電源PFC電感的計算簡單的推導技巧

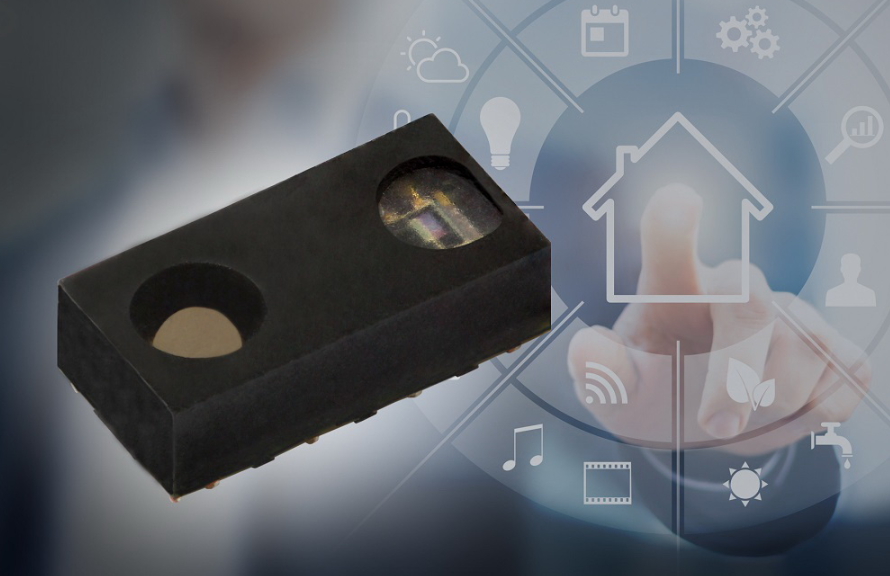

Vishay推新型接近傳感器,可實現長達30厘米...

Vishay公司(威世)光學電子小組推出了一種新型接近傳感器,可實現長達30厘米的傳感距離。
發表于 2019-10-14 17:35? 255次閱讀
Vishay推新型接近傳感器,可實現長達30厘米...

關于可重構天線的頻率可重構功能驗證分析和研究

ZNB8矢量網絡分析儀測試的天線在1.5V,3V,6V,9V,12V對應的工作狀態如圖4所示。不同電....
發表于 2019-10-14 14:32? 107次閱讀
關于可重構天線的頻率可重構功能驗證分析和研究

高頻功率電感的發展趨勢如何?

移動電話、相機、筆記本電腦的磁盤驅動器以及便攜式音頻播放器只是少數還在使用的傳統電子元件,現在需要更多的是功率...
發表于 2019-10-12 10:45? 78次閱讀
高頻功率電感的發展趨勢如何?

關于雙通道降壓器的分析和介紹

高效率自然伴隨著優越的熱性能,典型應用下(VIN = 5V, VOUT1 = 1.8V, VOUT2....
發表于 2019-10-11 14:18? 131次閱讀
關于雙通道降壓器的分析和介紹

電感和電容對交變電流的影響

線圈對交變電流阻礙作用強弱的因素:線圈的自感系數和交變電流頻率。(自感系數越大和電流頻率越高,阻礙作....
發表于 2019-10-11 11:26? 285次閱讀
電感和電容對交變電流的影響

關于電感的應對方法介紹

降低L的辦法前面已經提到了,讓銅箔路徑變短變粗變寬就可以實現一大半,然后我們還要想辦法縮小回路的面積....
發表于 2019-10-11 11:25? 114次閱讀
關于電感的應對方法介紹

關于高效率的模塊時代的介紹和展望

同時,由于模塊內置電感,也大大降低了布板的難度,對電源整體品質有了長足的提高。這個優點在紋波和EMI....
發表于 2019-10-11 11:02? 118次閱讀
關于高效率的模塊時代的介紹和展望

電感和電容串聯的作用

兩個元件在電路中的基本作用:電感基本作用是“通直阻交”,就是直流電可以順利通過,但對交流信號就沒有那....
發表于 2019-10-11 10:49? 275次閱讀
電感和電容串聯的作用

什么是寄生電感_PCB寄生電容和電感計算

寄生電感一半是在PCB過孔設計所要考慮的。在高速數字電路的設計中,過孔的寄生電感帶來的危害往往大于寄....
發表于 2019-10-11 10:36? 120次閱讀
什么是寄生電感_PCB寄生電容和電感計算

關于17VBuck轉換器RT6243A/B的分析...

RT6243 的 軟起動時間是可調的,如果不外加 SS 電容,軟起動時間便由內部設定為 1.045m....
發表于 2019-10-09 15:21? 69次閱讀
關于17VBuck轉換器RT6243A/B的分析...

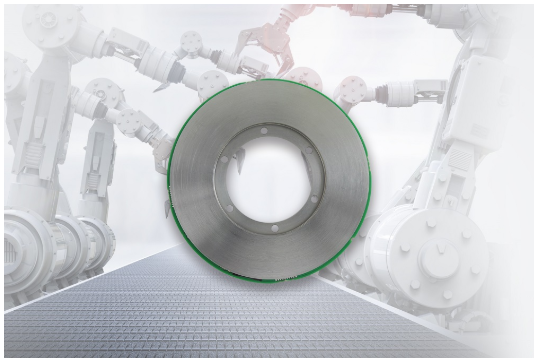

Vishay推出新型高精度、高分辨率的位置傳感器...

Vishay 宣布,推出新型高精度位置傳感器,性能比現有絕對式編碼器更加可靠,分辨率和精度優于傳統霍....
發表于 2019-10-08 16:02? 213次閱讀
Vishay推出新型高精度、高分辨率的位置傳感器...

電感元件有哪些類型?有什么用法?

在手機、RFID、測試設備、GPS、雷達、Wi-Fi以及衛星無線電等應用的高頻模擬電路和信號處理中,電感是最重要的...
發表于 2019-10-08 07:39? 44次閱讀
電感元件有哪些類型?有什么用法?

不可忽視!測試射頻電感時應該這樣處理補償值

引言 測試射頻電感時,關于補償值的問題往往讓剛接觸這類產品的小伙伴感到困惑,這么小的電感量,為什么要在測試電...
發表于 2019-10-08 07:30? 676次閱讀
不可忽視!測試射頻電感時應該這樣處理補償值

共模電感工作原理與電路應用分析

如下圖,這是共模電感的結構示意圖,它由兩個線圈同時繞在一個鐵氧體上,這兩個線圈匝數相同但是繞制方向相....
發表于 2019-10-03 09:22? 715次閱讀
共模電感工作原理與電路應用分析

Vishay推出五款高度抗干擾全新系列紅外(IR...

傳感器采用五種小型封裝,快速響應時間為300 μs,具有高度抗干擾能力,不受雜散信號影響。
發表于 2019-09-30 14:21? 311次閱讀
Vishay推出五款高度抗干擾全新系列紅外(IR...

1-2UH輸出空芯電感的制作

 如果您的放大器不需要使用14號線,則可以使用較小號的線,更多或更少的線匝數和/或較小的PVC管進行....
發表于 2019-09-30 10:20? 271次閱讀
1-2UH輸出空芯電感的制作

我想問一下電感的問題

我想問一下電感直標法看電感器上有只標記有0.1是什么? (上面只有0.1其他都沒有。)...
發表于 2019-09-24 19:36? 474次閱讀
我想問一下電感的問題

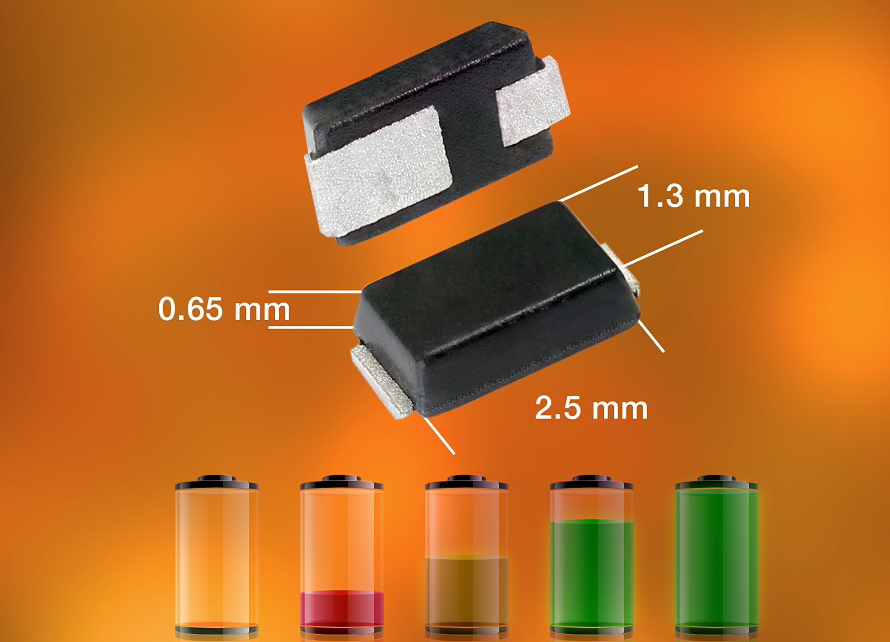

Vishay推出MicroSMP封裝的200 V...

節省空間的200 V器件額定電流高達2 A,采用2.5 mm x 1.3 mm緊湊型封裝,高度僅為0....
發表于 2019-09-24 17:16? 1204次閱讀
Vishay推出MicroSMP封裝的200 V...

Vishay推出了探測距離為30cm的新型接近傳...

Vishay Semiconductors VCNL3040在單個封裝中集成紅外發射器、光電接近探測....
發表于 2019-09-19 14:35? 94次閱讀
Vishay推出了探測距離為30cm的新型接近傳...

疊層功率電感的作用是什么?

移動電話、相機、筆記本電腦的磁盤驅動器以及便攜式音頻播放器只是少數還在使用的傳統電子元件,現在需要更多的是功率...
發表于 2019-09-19 09:12? 108次閱讀
疊層功率電感的作用是什么?

半導體指紋傳感器怎么分類?

這類傳感器,無論是電容式或是電感式,其原理類似,在一塊集成有成千上萬半導體器件的“平板”上,手指貼在其上與其...
發表于 2019-09-18 09:11? 136次閱讀
半導體指紋傳感器怎么分類?

LDC1000電感的工作原理_LDC1000的主...

LDC1000電感的檢測原理是利用電磁感應原理。在線圈中加一個交變電流,線圈周圍會產生交變磁場,這時....
發表于 2019-09-17 15:29? 114次閱讀
LDC1000電感的工作原理_LDC1000的主...

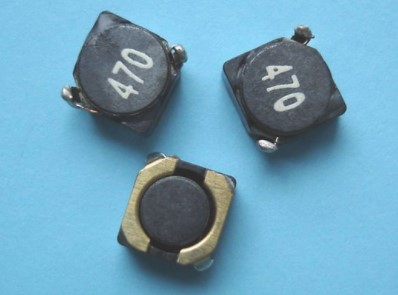

屏蔽式功率電感銅線為什么發黑?

屏蔽式功率電感銅線發黑原因
發表于 2019-09-17 09:11? 150次閱讀
屏蔽式功率電感銅線為什么發黑?

射頻電感測試怎么正確處理補償值?

  測試射頻電感時,關于補償值的問題往往讓剛接觸這類產品的小伙伴感到困惑,這么小的電感量,為什么要在測試電感量...
發表于 2019-09-17 06:27? 43次閱讀
射頻電感測試怎么正確處理補償值?

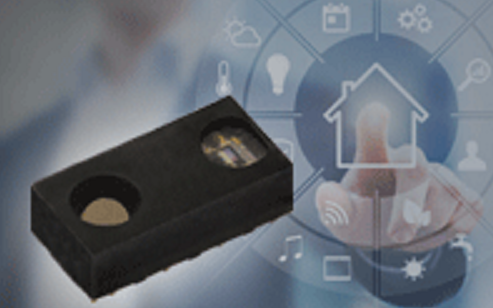

Vishay推出新型經濟高效的接近傳感器,探測距...

日前發布的器件適用于智能家居、工業、辦公和玩具產品,接近探測距離比前一代傳感器提高33%,成本低于市....
發表于 2019-09-16 10:29? 231次閱讀
Vishay推出新型經濟高效的接近傳感器,探測距...

最小化去耦電感有哪些技巧

在上一篇文章中,我們探討了是否連接電容器的問題通過走線或通過一對過孔將電容去耦到IC電源引腳。我們看....
發表于 2019-09-15 15:12? 355次閱讀
最小化去耦電感有哪些技巧

PCB抑制寄生耦合的兩種屏蔽方法

PCB設計在排版時,有時會出現信號線在板內走線較長,或各種信號走線密集且平行,為了避免信號線之間的干....
發表于 2019-09-14 16:17? 431次閱讀
PCB抑制寄生耦合的兩種屏蔽方法

磁阻與電感的關系

由楞次定律知道感應電流所產生的磁力線總量要力圖阻止原來磁力線的變化的。由于原來磁力線變化來源于外加交....
發表于 2019-09-10 09:33? 241次閱讀
磁阻與電感的關系

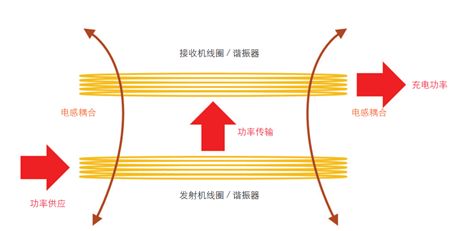

關于無線充電線圈的性能測試和應用介紹

發射機和接收機線圈的電感通常在微亨范圍,測試在幾十千赫茲的頻率范圍內進行。因此,阻抗范圍從幾毫歐到幾....
發表于 2019-09-09 14:21? 486次閱讀
關于無線充電線圈的性能測試和應用介紹

boost升壓電路的定義及工作原理介紹

boost升壓電路是一種常見的開關直流升壓電路,它通過開關管導通和關斷來控制電感儲存和釋放能量,從而....
發表于 2019-09-04 11:23? 1817次閱讀
boost升壓電路的定義及工作原理介紹

關于芯片性能的介紹和方法介紹

放寬其他約束可以克服許多性能極限。Movellus公司首席執行官Muhammad Faisal表示:....
發表于 2019-09-03 15:14? 433次閱讀
關于芯片性能的介紹和方法介紹

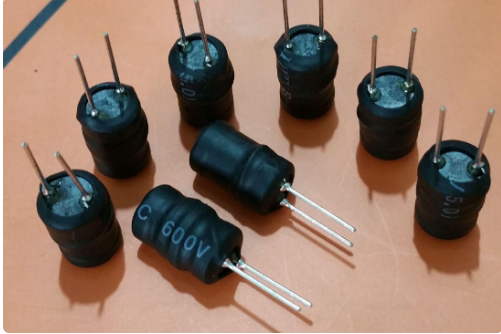

電感有什么樣的作用應該如何進行分類

電感是用絕緣導線(例如漆包線,沙包線等)繞制而成的電磁感應元件。屬于常用元件。
發表于 2019-08-31 11:40? 823次閱讀
電感有什么樣的作用應該如何進行分類

電感的單位和與電感相關的單位表示方法的講解

電感單位與英文符號表示: 由于電感是由外國的科學家亨利發現的,所以電感的單位就是“亨利”
發表于 2019-08-31 11:19? 755次閱讀
電感的單位和與電感相關的單位表示方法的講解

到底什么是電感?電感的作用以及電感原理等基礎知識...

電感是常用器件,他其實就是一組線圈,用來實現很多的功能,下面我們一步步的介紹電感的作用,以及電感原理....
發表于 2019-08-31 11:11? 1564次閱讀
到底什么是電感?電感的作用以及電感原理等基礎知識...

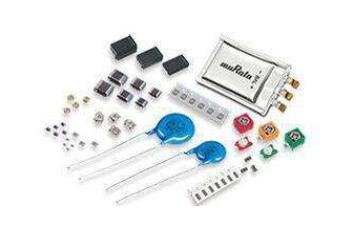

關于日本被動元件的發展之路

創立于1992年,是全國最大的先進技術陶瓷、電子元件生產基地之一,以先進陶瓷技術為基礎,產品覆蓋光通....
發表于 2019-08-30 15:03? 647次閱讀
關于日本被動元件的發展之路

電焊機的常見種類及工作原理是什么?

電焊機就是一個特殊的變壓器。所不同的是變壓器接負載時電壓下降小,電焊機接負載時電壓下降大。這主要是通....
發表于 2019-08-29 11:03? 991次閱讀
電焊機的常見種類及工作原理是什么?

Vishay推新款汽車級Power Metal ...

Vishay 宣布,推出3939外形尺寸Kelvin連接封裝,額定功率20 W新款汽車級Power ....
發表于 2019-08-28 16:15? 186次閱讀
Vishay推新款汽車級Power Metal ...

Vishay推出通過“高濕高可靠性”認證的新款抑...

器件在溫度85 °C,相對濕度85 %,額定電壓條件下經過1000小時THB測試以確保在惡劣環境條件....
發表于 2019-08-26 19:50? 157次閱讀
Vishay推出通過“高濕高可靠性”認證的新款抑...

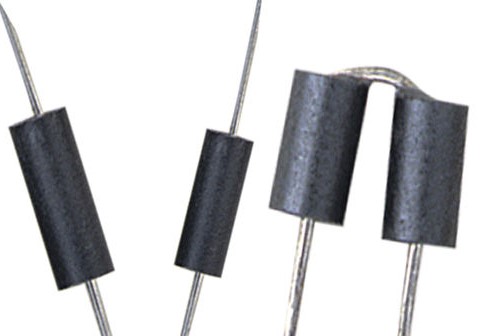

磁珠的組成和主要功能及作用

磁珠專用于抑制信號線、電源線上的高頻噪聲和尖峰干擾,還具有吸收靜電脈沖的能力。磁珠是用來吸收超高頻信....
發表于 2019-08-26 12:17? 618次閱讀
磁珠的組成和主要功能及作用

關于使用電感降低噪聲的方法分析

電感的諧振頻率可通過上述公式求得。除了主體是電容量還是電感量的區別外,該公式與電容的諧振頻率公式基本....
發表于 2019-08-23 08:46? 533次閱讀
關于使用電感降低噪聲的方法分析

Vishay推新型IHDM邊繞通孔電感器 功耗低...

Vishay推新型IHDM邊繞通孔電感器---IHDM-1008BC-30, 這款通孔器件采用鐵粉合....
發表于 2019-08-21 16:30? 208次閱讀
Vishay推新型IHDM邊繞通孔電感器 功耗低...

電源PCB上電感放在哪里合適

Q首先拋出問題:線圈應該放在哪里?用于電壓轉換的開關穩壓器使用電感來臨時存儲能量。這些電感的尺寸通常....
發表于 2019-08-20 10:57? 409次閱讀
電源PCB上電感放在哪里合適

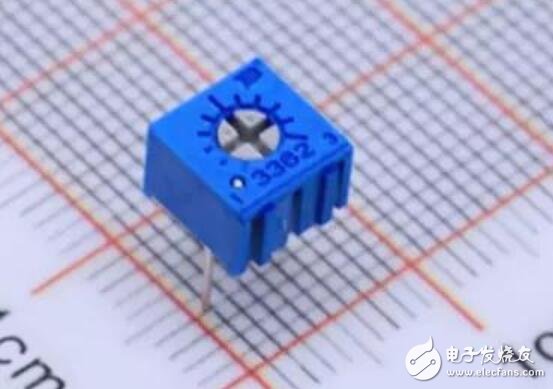

可調電阻器在使用過程中常見誤區

基本大部分的可調電阻器中都是存有電感元件相互關系而造成電阻誤差過大的狀況,當在頻率為好幾百hz的電源....
發表于 2019-08-14 17:06? 657次閱讀
可調電阻器在使用過程中常見誤區

設計一個高性能的TEC控制器

在桌面處理器市場上,數據顯示Intel的份額跌落到81%,創造了歷史新低,而AMD那邊憑借銳龍處理器....
發表于 2019-08-13 18:18? 459次閱讀
設計一個高性能的TEC控制器

磁珠、電感的區別

磁珠的主要原料為鐵氧體。
發表于 2019-08-12 16:35? 564次閱讀
磁珠、電感的區別

日光燈電子鎮流器的常用方法及檢修注意事項

日光燈電子鎮流器與電感式的相比,重量輕,便于懸掛;低壓易啟動;發光無閃爍,最突出的優點是節能。很多產....
發表于 2019-08-12 15:09? 1041次閱讀
日光燈電子鎮流器的常用方法及檢修注意事項

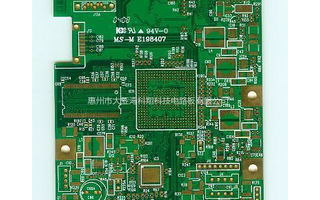

分享關于資深工程師的PCB繪圖總結

以四層板為例作個說明,應將電源正/負層放在中間,信號層在外面兩層走線,注意正負電源層間不應出現信號層....
發表于 2019-08-12 14:34? 279次閱讀
分享關于資深工程師的PCB繪圖總結

用電流原理測量共模扼流圈飽和特性的方法

如果測試人員相當謹慎,那么就可以采取類似MIL-STD-461中的測試裝置來檢測共模扼流圈的飽和特性....
發表于 2019-08-12 14:23? 474次閱讀
用電流原理測量共模扼流圈飽和特性的方法

中斷電感電流時儲存的能量釋放

電感(inductor)是一個繞在磁性材料上的導線線圈(coil),電感通以電流時產生磁場(magn....
發表于 2019-08-12 11:55? 514次閱讀
中斷電感電流時儲存的能量釋放

Vishay 60V TrenchFET第四代n...

器件專門用于標準柵極驅動電路,柵極電荷低至22.5 nC,QOSS為34.2 nC,采用PowerP....
發表于 2019-08-12 10:51? 372次閱讀
Vishay 60V TrenchFET第四代n...

10種常用電感羅列

歸納整理
發表于 2019-08-12 10:06? 398次閱讀
10種常用電感羅列

分析十大經典應用電路

則3腳由低電平輸出變為高電平輸出,繼電器K導通,觸點吸合,加熱管開始加熱,直到溫度恢復到25oC時,....
發表于 2019-08-12 10:04? 1059次閱讀
分析十大經典應用電路

電感目錄及電感的重要規格講解

要選擇合適的電感,就需要充分了解電感性能,以及想要達到的內部電路性能是以怎樣的方式與供應商數據表中的....
發表于 2019-08-07 16:51? 621次閱讀
電感目錄及電感的重要規格講解

電感降噪對策

什么是電感的頻率特性在詳細解說具體的電感降噪對策之前,先來簡單回顧一下電感的頻率特性。
發表于 2019-08-07 10:15? 403次閱讀
電感降噪對策

貼片電感元件的識別方法及故障替換方法

貼片電感元件在電路中的應用數量較少,僅僅在低壓直流控制電源的輸出端,見到其應用,與濾波電容構成CLC....
發表于 2019-08-05 15:47? 684次閱讀
貼片電感元件的識別方法及故障替換方法

貿澤電子:電感的理論與實踐

電感的構造非常簡單,通常由圍繞金屬形體纏繞的簡單線圈組成,它們可以在現代電路中執行各種重要功能。因此....
發表于 2019-08-02 08:53? 264次閱讀
貿澤電子:電感的理論與實踐

Vishay推出了世界上體積最小的汽車級IHLP...

Vishay DaleIHLP-1212AZ-A1和IHLP-1212AB-A1電感器采用3.3 m....
發表于 2019-07-29 08:43? 142次閱讀
Vishay推出了世界上體積最小的汽車級IHLP...

DC/DC電路電感嘯叫的原因以及解決辦法

穩壓電源電路輸出的開關電流的頻率,或周期性脈沖群的周期頻率,或毛刺的周期頻率落入20~20kHz的音....
發表于 2019-07-27 09:51? 1802次閱讀
DC/DC電路電感嘯叫的原因以及解決辦法

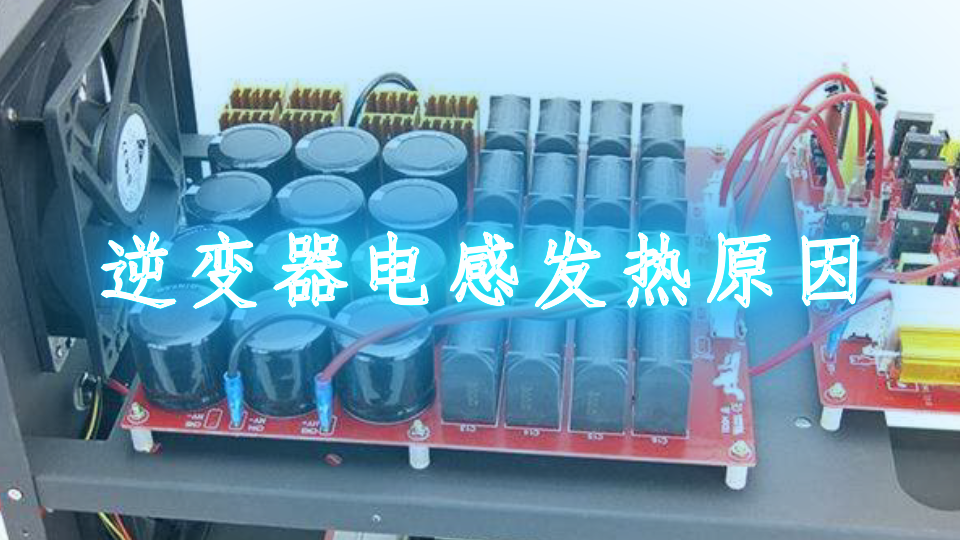

逆變器電感發熱原因

逆變器電感發熱嚴重說明可能存在下面兩個問題:電感上的損耗過大和散熱條件不好;所以解決發熱嚴重的問題最....
發表于 2019-07-25 11:46? 1001次閱讀
逆變器電感發熱原因

Vishay推業界體積最小的汽車級IHLP電感

Vishay 宣布,推出迄今體積最小的汽車級IHLP?超薄、大電流電感---IHLP-1212Ax系....
發表于 2019-07-25 09:29? 939次閱讀
Vishay推業界體積最小的汽車級IHLP電感

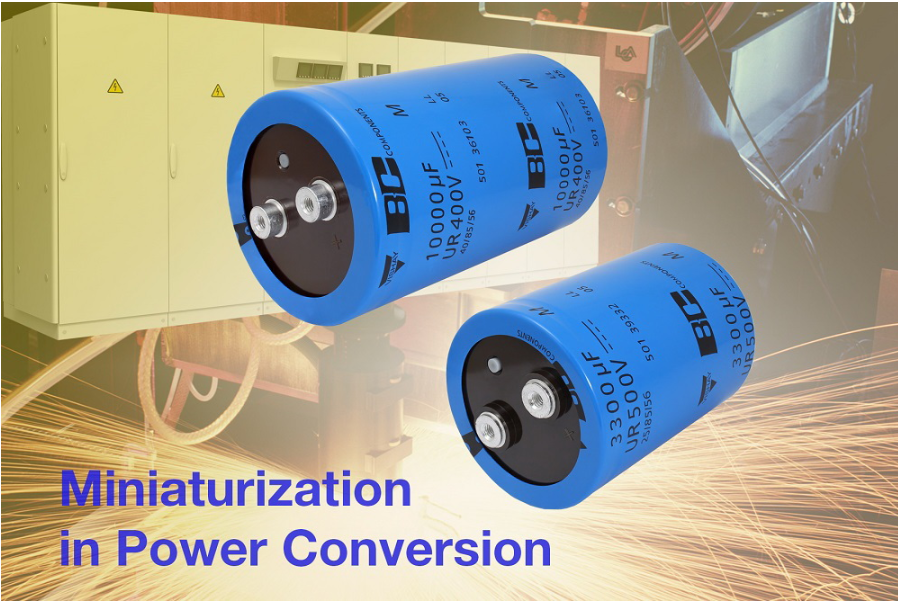

Vishay推小型螺絲接頭501 PGM-ST鋁...
